Mga pagtino
Pagputol sa Speed: 80m / min
Gisuportahan ang Graphic Format: DWG, DXF
Paggamit: Laser Cutting
Kondisyon: Bag-o
Pagputol sa Kalabaw: 0-25mm
CNC o Dili: Oo
Pagpabugnaw nga Mode: Pag-abiba sa Tubig
Pagkontrol sa Software: Cypcut
Dapit sa Pinulongan: China Anhui (Mainland)
Pangalan sa Brand: ACCURL
Sertipikasyon: CE, ISO, SGS

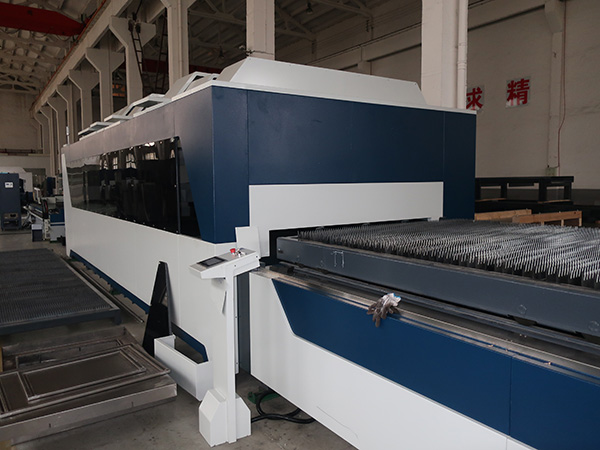

Ngalan sa produkto: Fiber Laser Tube & Plate cutter
Ang suplay sa kuryente: 5000W / 700W / 750W / 800W / 1000W / 1200W / 2000W
pagputol sa porma: plate ug pipe
Nagtrabaho nga lugar: 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm
Type: Fiber Lasr Cutting
Max posisyon speed: 80m / min
Tube cuting diameter: 30mm-220mm
Ang pagputol sa gitas-on sa tubo: Ubos sa 6m
X, Y axis posisyon accucy: 0.05mm
X, Y axis repeatability accuracy: 0.025mm
Gitapos nga Serbisyo nga Gipangita: Mga Engineer nga magamit sa makinarya sa gawas sa nasud
Mga bentaha sa Fiber Laser cutting machine:
1. Maayo nga kalidad sa dalan: Ang mas gagmay nga laser dot ug taas nga kahimoan sa trabaho, taas nga kalidad.
2. Taas nga pagputol speed: pagputol speed mao ang 2-3 nga mga panahon kay sa sama nga gahum CO2 laser cutting machine.
3. Stable running: pagsagop sa top world import fiber lasers, stable nga performance, ang mga importante nga mga bahin makaabot sa 100,000 ka oras;
4. Hataas nga kahimoan alang sa photoelectric nga pagkakabig: Itandi uban sa CO2 laser cutting machine, fiber laser cutting machine adunay tulo ka beses nga photoelectric conversion efficiency.
5. Ubos nga gasto: Pagdaginot og enerhiya ug protektahan ang palibot. Ang rate sa conversion sa photoelectric hangtod sa 25-30%. Ubos nga konsumo sa elektrisidad, kini mga 20% -30% sa tradisyonal nga CO2 laser cutting machine.
6. Ubos nga pagmentinar: transmission line sa fiber nga wala'y kinahanglan nga nagpakita sa lens, gawas sa gasto sa maintenance;
7 Madali nga mga operasyon: fiber transmission line, walay pag-adjust sa optical path.
Teknikal nga Parameter
Epektibo nga lugar sa pagtrabaho (mm) | 3000x1500 / 4000x2000 / 6000x2000 | ||
Max pipe diameter | 200mm (mahimong ipasibo sa 600mm) | ||
Pipe nga gitas-on | 6mm | ||
Z axis stroke | 120 mm | ||
Ang gikusgon sa posisyon sa Max | 60 m / min | ||
X, Y axis position accuracy | 0.05 mm | ||
X, Y pagkasibu sa pagkasibu | 0.025 mm | ||
Laser Source | 500w / 700w / 750w / 800w / 1000w / 1200w / 2000w | ||
Carbon steel | ≤ 10mm | ||
Ang lig-on nga puthaw | ≤ 4mm | ||
Aluminium | ≤ 4mm | ||
Sukaranan nga pagsulbad
Suportang suplay sa koryente | Raycus / IPG | ||
Fiber cutting head | Raytool | ||
Lawas sa lawas | TAYOR | ||
Cross Beam | TAYOR | ||
Nagtrabaho nga lamesa | TAYOR | ||
Gear box | Apex | ||
X, Y Rack ug pinion | Sweden Linden | ||
Ball screw | Taiwan Hiwin | ||
rail | Taiwan Hiwin | ||
Pneumatic nga sistema | Japan SMC | ||
makapabugnaw nga sistema | Tayor | ||
Electrical nga mga sangkap | Schneider | ||
Sistema sa pagpugong | CypCut | ||
AC servo motor ug drayber | Yaskawa | ||
CAD / CAM software | Ang propesyonal nga Smart Nest | ||
Pagputol nga parameter(700w nga gahum sa laser sa kaso)
Ang gahum sa Laser (W) | Materyal nga | Pagkabug-at (mm) | Speed (m / min) | Pagputol sa gas |
700W | Ang lig-on nga puthaw | 0.5 | 21 | N2 |
1 | 16 | N2 | ||
2 | 5 | N2 | ||
3 | 2 | N2 | ||
4 | 1.2 | N2 | ||
700W | Carbon steel | 1 | 12 | O2 |
2 | 6 | O2 | ||
3 | 4 | O2 | ||
4 | 3 | O2 | ||
5 | 2 | O2 |
Kabug-usan nga galastuhan
Mga butang | Gahum (kw) | Kinatibuk-ang Gahum (kw / h) | Total nga gasto (usd / h) |
Laser | 2.9 | ≦ 20.9 | USD2.0 (Mga account alang sa 60% total load) |
machine | 9.5 | ||
chiller | 4.5 | ||
Air compressor | 4 |
Gasto sa gas
Ang klase sa gas | Presyo (USD / silindro) | Kapasidad (Min / cylinder) | Gasto (USD / H) | Sulti |
O2 | 2.5 | 60 | 2.5 | 1mm carbon steel |
N2 | 4.2 | 15 | 16.5 | 1mm carbon steel |
Liquid N2 | 55 | 120 | 4.5 | 1mm nga stainless steel |
Air | 1.1 (air compressor) | nga wala sa 2mm carbon steel, kalidad nga pagputol |
Mga termino sa pag-instalar
Ang mga kawani sa magbabaligya magdumala sa pag-instalar sama sa mosunod:
1) pag-instalar ug pagpundok
2) Posisyon sa machine ug sa lamesa sa trabaho
3) Pagdagan sa mga kable ug mga hose gikan sa service entry point
4) Koneksyon sa mga kable sa kuryente ug mga gas hose sa makina
Mga termino sa pagbansay
Human sa pag-commissioning, ang Seller technician magsugod sa Training.
Ang kostumer kinahanglan mohatag og igo nga materyal ug mga gamit nga gigamit aron maseguro ang makatagbaw nga pagkompleto sa pagbansay.
Ang pagbansay maglangkob sa mosunod nga mga butang:
1) Overview sa makina
2) Pagkontrol sa mga bahin ug operasyon
3) Pagmentinar ug pag-adjust sa machine
4) Gitipigan nga pagdagan sa makina
Ang pagbansay sa makina sa makina kasumpay sa pag-instalar ug pag-commissioning, busa ang mga personahe kinahanglan nga magamit sa tanang panahon.
